Descripción

1. Especificaciones Técnicas

• Voltaje de alimentación: 110V – 220V AC (±10%) o 12V/24V DC (según la variante del modelo).
• Capacidad de los relés (Salidas): Dos relés independientes de 10A / 240V AC.
• Rango de medición de Temperatura: -20°C hasta +80°C.
• Rango de medición de Humedad: 0% RH hasta 100% RH.
• Precisión: ±1°C y ±0.1% RH.
• Resolución: 0.1°C y 0.1% RH.

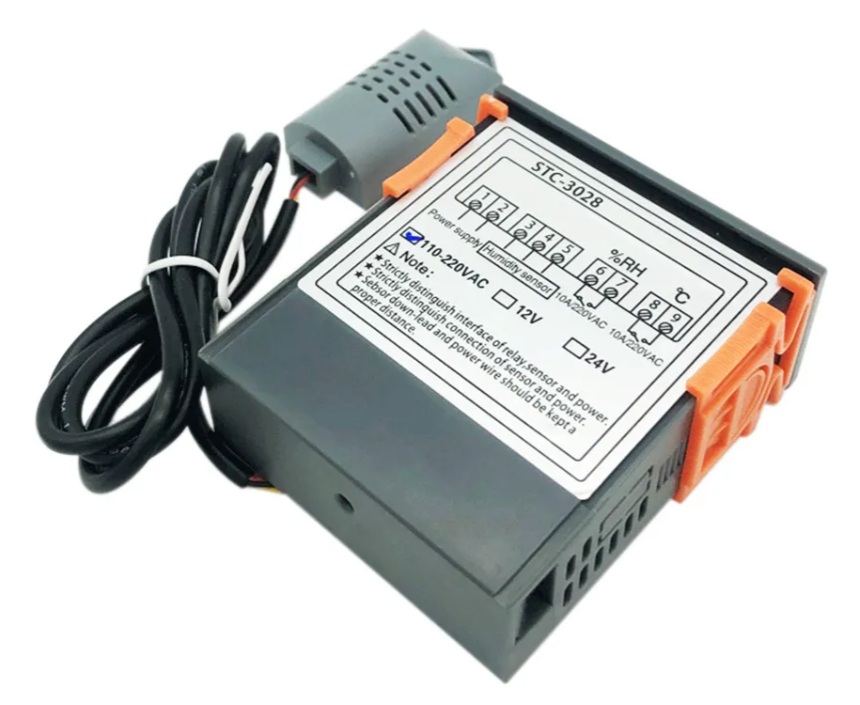

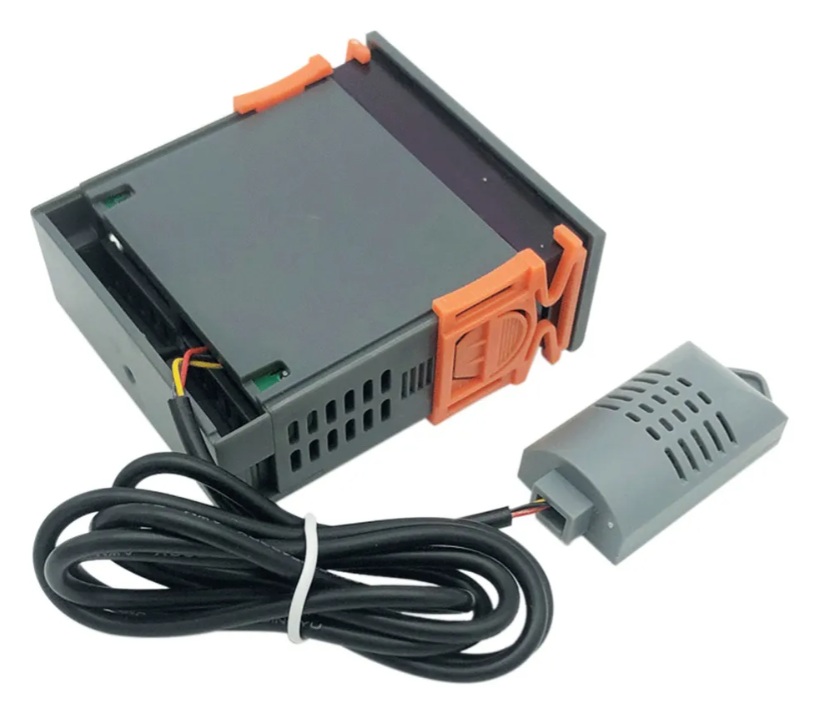

• Sensor: Sensor integrado de temperatura y humedad (generalmente modelo SHT20) con cable de aproximadamente 1 metro.

2. Interfaz y Visualización

– Pantalla Dual LED:

• Pantalla Superior (Roja): Indica la temperatura actual.
• Pantalla Inferior (Azul): Indica la humedad relativa actual.

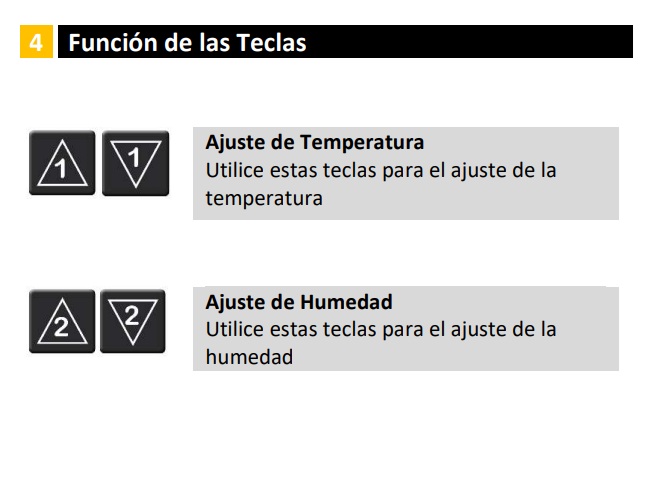

• Botones de control: Posee cuatro botones (dos a la izquierda para temperatura y dos a la derecha para humedad) que permiten establecer los puntos de inicio y parada de forma independiente.

3. Modos de Funcionamiento

El controlador puede operar en dos sentidos para ambas variables:

• Para Temperatura:

  • Modo Calefacción: El valor de inicio es menor que el de parada.

  • Modo Refrigeración: El valor de inicio es mayor que el de parada.

• Para Humedad:

  • Modo Humidificación: El valor de inicio es menor que el de parada.

  • Modo Deshumidificación: El valor de inicio es mayor que el de parada.

4. Funciones de Configuración

• Ajuste de Histéresis: Permite definir el rango exacto de encendido y apagado para evitar ciclos demasiado frecuentes que puedan dañar los equipos conectados.

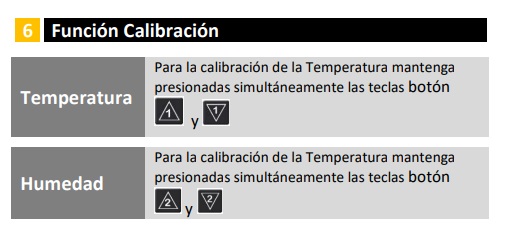

• Calibración: Ofrece la posibilidad de calibrar tanto la temperatura como la humedad si se detectan desviaciones respecto a un instrumento de referencia.

• Memoria de parámetros: En caso de un corte de energía, el dispositivo guarda la configuración establecida y vuelve a operar normalmente al restablecerse el suministro.

5. Características Físicas

• Dimensiones del panel frontal: 75 x 34.5 mm.

• Dimensiones del producto: 75 x 34.5 x 85 mm.

• Tamaño de montaje: 71 x 29 mm.

• Material: Carcasa de plástico ABS ignífugo (retardante de llama).

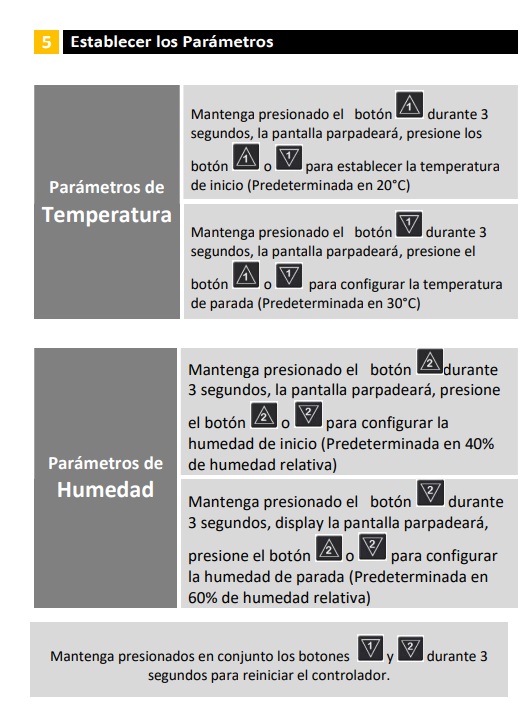

6. Esquema de Operación (Botones)

• Ver límites: Presionar una vez el botón «flecha arriba» o «flecha abajo» de cada sección para ver el valor de inicio o parada configurado.

• Configurar límites: Mantener presionado el botón correspondiente por 3 segundos hasta que el número parpadee, luego ajustar con las flechas.

Este controlador es valorado por su sencillez de programación y su robustez para mantener condiciones estables en espacios cerrados.
